产品特点

●可以选择自供电功能（由电流互感器供电），免除因安装直流屏或UPS 而带来的额外负担，同时具备辅助电源供电接口。
●整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。
●采用SMT表面贴片生产工艺，多层电路板设计，强弱电分开，抗干扰性能强，大大的提高了装置的运行可靠性。
●采用大型LCD中文液晶显示，友好的菜单选择操作界面，过程记录，信息丰富，操作、调试、观看方便，各种保护功能均可以 通过控制字自由投退。
●分析功能丰富，包括保护动作事件记录，故障记录，开关动作事件记录，装置上电及停电时刻记录等。装置具备完善的动静态自检功能，在线监视装置各部分工作状况， 保证了装置的工作可靠性。
●内置有高精密时钟芯片，该时钟芯片并具有掉电自动连续走时功能。
●采用RS-485通信，方便联网，通信可靠性高。
●装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。
●内置自动充放电管理控制的锂电池，为装置在无任何电源时提供大容量的后备工作时长。

主要技术参数

额定数据： 交流电流： 5A/ 1A (下订单前注明)
工作频率： 50Hz/ 60Hz
工作电源： DC24V±20% 测试用电源自供电，由相电流互感器取电
过载能力：电流回路 长期运行-- - - - - 2I n
                10s- - - - - - - - - - - - - -10I n
                1s- - - - - - - - - - - - - - - 20I n
功率消耗：外部电源供电时平均功率不大于2W，自供电时不大于1VA(装置启动功率不大于 0. 2VA)
测量范围：相间电流： 0~100A
零序电流： 0~6A
测量精度：电流： <0. 5%
零序电流：<0. 2%
保护动作时间：在 1. 5 倍定值下所有保护固有动作时间不大于40ms
开入回路：电压类型可定制
开出接点：触点输出点寿命 50000 次
通讯接口：通讯接口1- -RS- 232，面板调试通讯接口，为可选配置通讯接口2- -RS- 485，背后端子总线接口，为可选配置

保护功能

1、相电流瞬时速断保护
2、相电流限时速断保护
3、相电流定/反时限过流保护
4、相电流过负荷保护
5、零序电流限时速断保护
6、零序电流定/反时限过流保护
7、变压器本体保护

工作环境条件

环境温度：工作温度 -20° C~70° C
存储温度：- 40° C~ 85° C
相对湿度：5%~95%
大气压力：70 KPa~110KPa
海拔高度：不大于 3500m

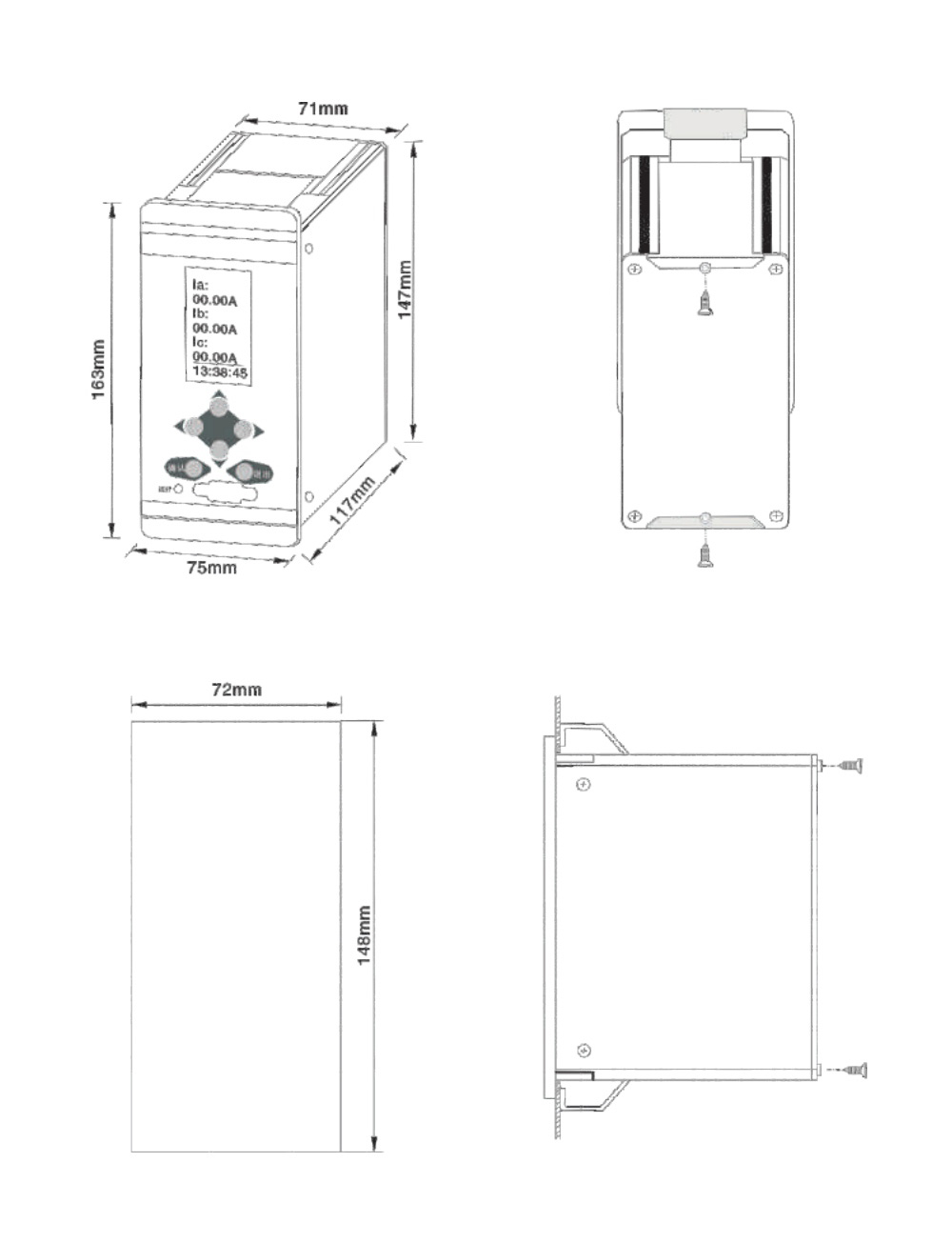

外观及开孔尺寸
