适用范围

在风力发电站和光伏发电站设计过程中，为降低线路损耗，一般在风机旁或者逆变器旁配置10/ 35KV箱式升压站。风电厂各风机间距达数百米，离集控室较远；光伏站的每个逆变器离集控室也较远，升压变均处于空旷的野外，自然环境比较恶劣，不方便人工巡视；使得箱变测控成为风电或光伏电站的监控难点。

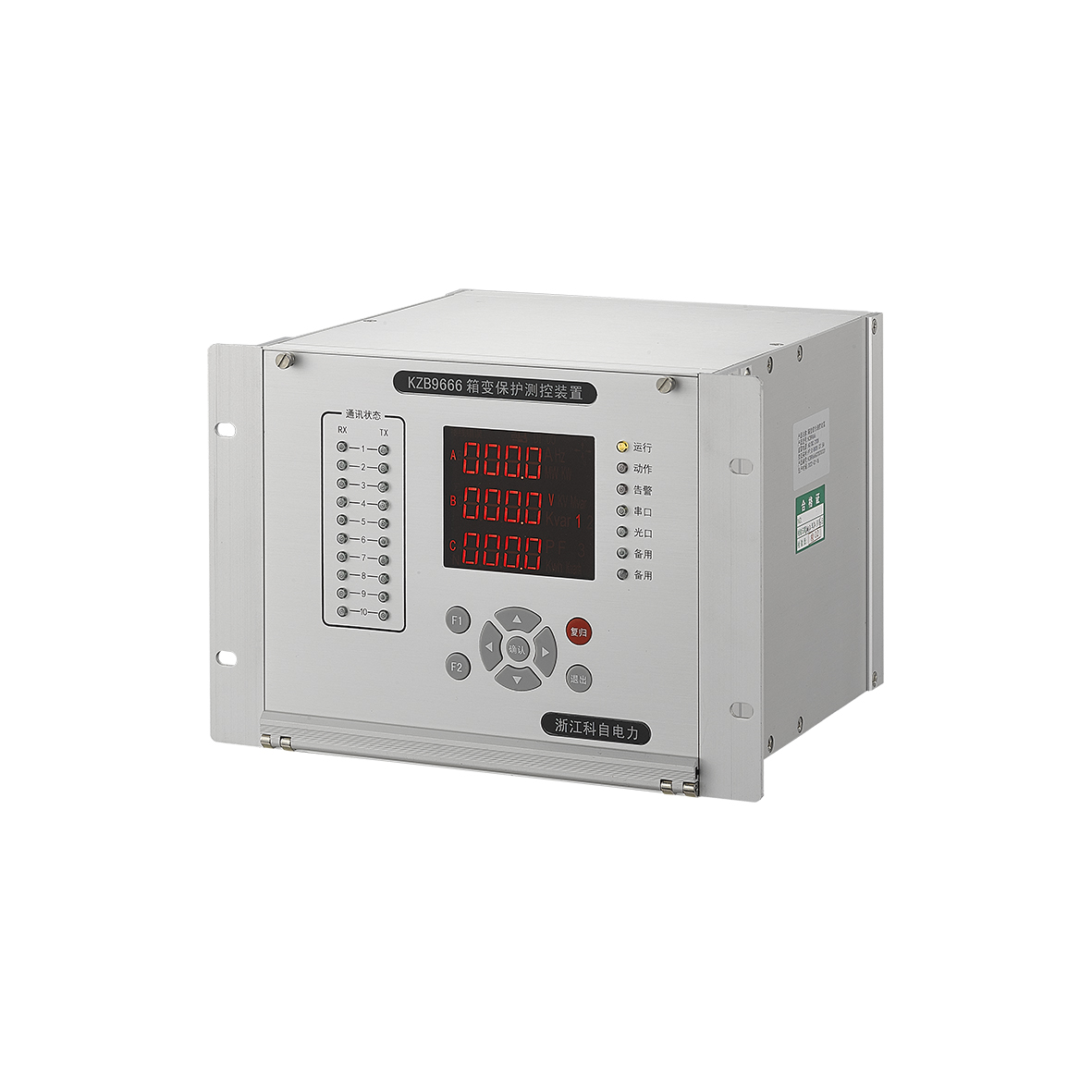

KZB9666箱变保护测控装置能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班” 的运行管理模式。

功能特点

●采用4U半层标准铝合金机箱；
●采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性，实现每周波64点采样；
●数码管显示，适应极限高低温（-40℃~75℃正常工作）；
●采样精度高，测量电流、电压精度为0. 5%；
●交直流宽范围辅助电源，工作范围为AC或DC85~265V；
●40路开关量输入(含非电量输入)，装置自带DC24V驱动；
●9路继电器输出；
●6路直流亮测量，标配3路热电阻输入，标配2路4-20mA输入（可增至3路4- 20mA输入,订货时需注明）；
●2路以太网，10/ 100M自适应，支持MODbus和I EC 60870- 5-103/ 104通讯协议；
●可配置规约转换模块（标配6路RS485接口，可增至10路RS485接口，1路以太网接口），支持现场多种设备接入和规约转换，方便各种就地设备以光纤方式上传各种信息；
●高抗干扰性，通过10项电磁兼容认证，所有指标均为最高等级通过。

保护功能

1、三段式过电流保护
2、零序过电流保护
3、非电量保护
4、过电压保护
5、欠电压保护
6、PT断线

工作环境条件

环境条件：无爆炸危险、无导电尘埃、无腐蚀性的场所。
环境温度：- 40℃~+75℃，不宜存储在碱性、酸性或易爆气体环境中。
环境湿度：在最高温度为75℃时相对湿度不超过50%；在较低温度下可以有较高的相对湿度，如在环境温度为20℃时，环境最高湿度可达90%；因气温变化偶尔产生的凝露，应采取特殊措施。
大气压力：80kPa~110kPa
防护等级：IP50

功能特点

​1、冲击电压
a）装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
2、绝缘性能
a）绝缘电阻：装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于20MΩ。
b）介质强度：在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。通信回路有防雷电路，不得进行任何交流或直流耐压测试，否则将损坏防雷器件。
3、机械性能
a）振动：装置能承受GB/ T 11287-2000中3. 2. 1规定的严酷等级为1级的振动响应试验，3. 2. 2规定的严酷等级为1级的振动耐久试验。
b）冲击：装置能承受GB/ T 14537- 1993中4. 2. 1规定的严酷等级为1级的冲击响应试验，4. 2. 2规定的严酷等级为1级的冲击耐久试验。
c）碰撞：装置能承受GB/ T 14537- 1993中4. 3规定的严酷等级为1级的冲击碰撞试验。
​

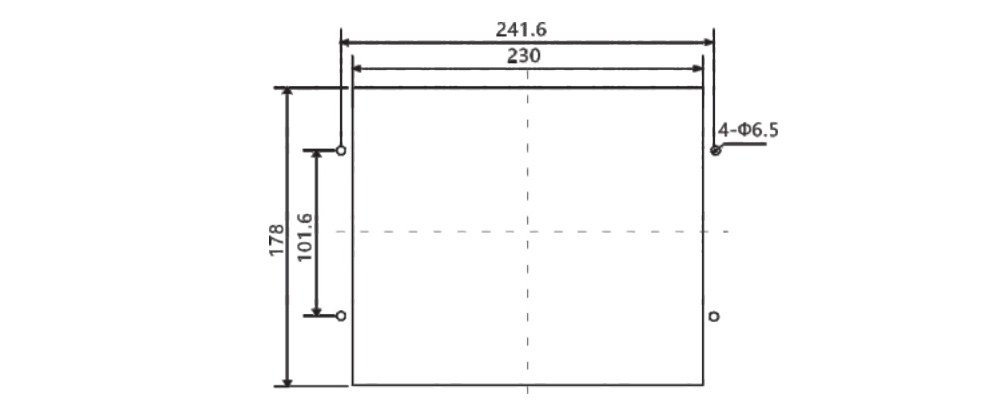

外形尺寸图

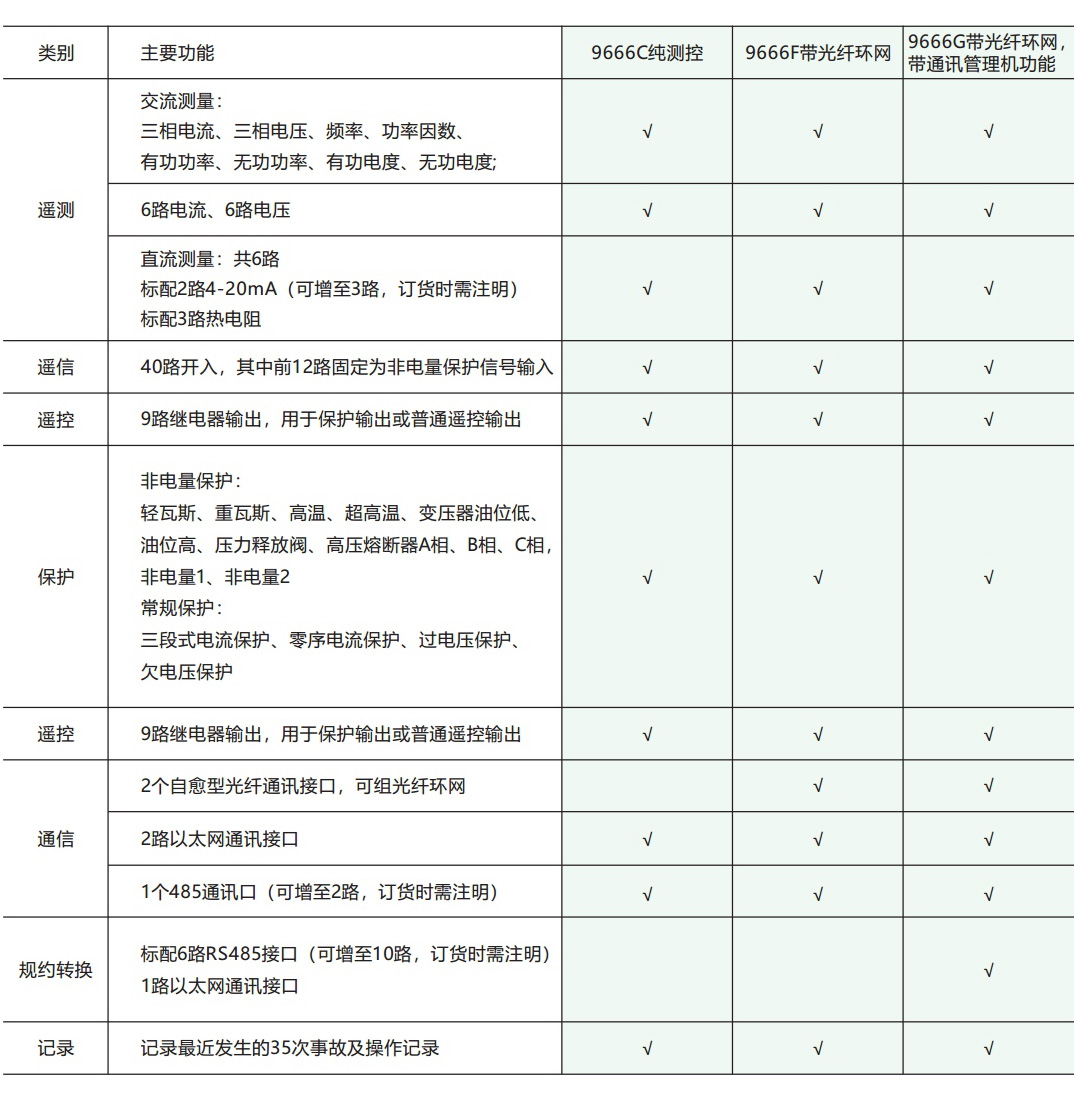

产品选型表

​
