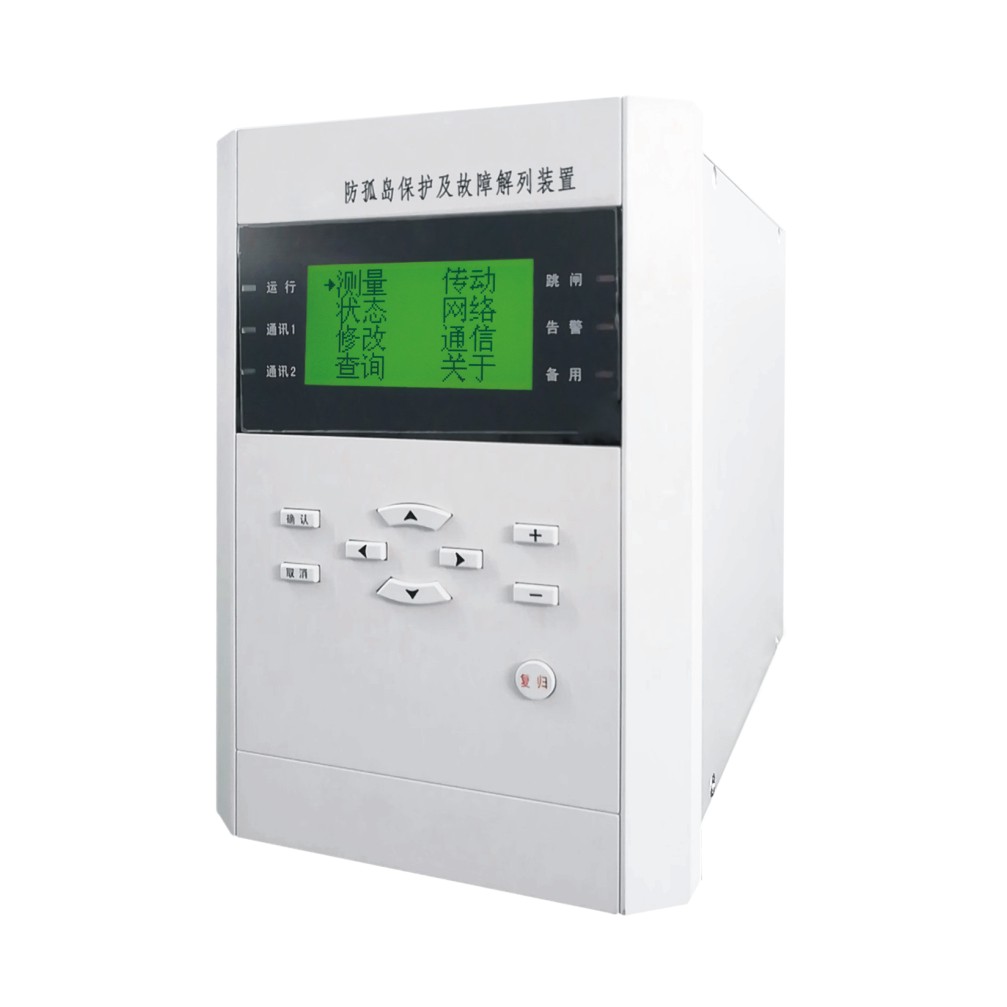

工作环境条件

工作温度：－10℃~+50℃
贮运温度：－25℃~+70℃
大气压力：80kPa~110kPa
相对湿度：不大于90%

主要技术参数

装置电源：直流或交流220V或110V（订货时说明）
额定交流：线电压100V，电流5A或1A；频率50Hz
功率消耗：电源回路不大于10瓦；交流回路不大于0. 5伏安/相

功能特点

1、整定范围
a）电 流 ： 0. 1I n~1. 4I n    （ I n表 示 额 定 电 流 ， 以 下 同 ）
b）电 压 ： 0. 1Un~1. 4Un    （ Un表 示 额 定 电 压 ， 以 下 同 ）
2、保护误差范围
a）电流（电压）：当定值低于额定值时误差不超过0. 02In （Un）, 值高于额定值时不超过±2%
b）时间：动作误差时间不大于±20ms，动作时间整定为Os时，动作时间不大于40ms
3、测量范围
a）电流：0. 01I n～1. 40In
b）电压：0.01Un～1.40Un
c）频率：44.9Hz～55.1Hz
4、测量误差范围
a）频率：±0.02％
b）电流：±0.3％
c）电压：±0.3％
d）遥信事件记录分辨率：不大于2ms
e）遥控正确率：不低于99. 99%
5、冲击电压
a）装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。
6、绝缘性能
a）绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压500V的测试仪器分别测定其绝缘电阻值，不小于100MΩ。

b）介质强度：装置电源回路、交流回路、出口回路对地能承受2kV的工频试验电压，开入量回路之间及对地能承受1kV工频试验电压，历时1分钟,无 绝缘击穿或闪络现象。
7、触电性能
a）在电压不大于250V，电流不大于0. 5A的直流有感负荷电路（τ＝5±0. 75ms）中，触电断开容量为50W，或在电压不大于250V，电流不大于0. 5A的交流电路（cosψ＝0. 4±0. 1）中触点断开容量为250VA。电寿命次数为1000次。
8、抗干扰性能
a）承受高频脉冲干扰能力：装置能承受《GGB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容要求》中严酷等级为Ⅲ级、频率为1MHz和100kHz的高频脉冲干扰。
b）承受静电放电干扰能力：装置能承受《GB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容要求》中规定的严
酷等级为Ⅳ级、电压为15kV的静电放电干扰。
c）承受辐射电磁场干扰能力：装置能承受《GB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容要求》中规定的严酷等级为Ⅲ级的辐射电磁场干扰。
d）承受快速瞬变干扰能力：装置能承受《GB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容要求》中规定的严
酷等级为Ⅳ级的快速瞬变干扰。
e）承受辅助激励量中断干扰能力：装置能承《GB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容要求》中规定的持续时间为100ms的辅助激励量中断，装置不会以错误的方式改变其输出状态。
​f）承受浪涌（冲击）干扰能力：装置能受《GB/ T14598. 26-2015 量度继电器和保护装置的电磁兼容 要求》中规定的
严酷等级为I V级的浪涌（冲击）干扰。试验期间，辅助激励量为额定值，输入激励量为动作值的临界状态，装置不应误动。试验后元器件不应损坏。
9、抗干扰性能
a）装置能承受《GB/ T7261-2016 继电器及装置基本试验方法》中第16章规定的严酷等级为I级的振动响应，振动耐久试验。
b）装置能承受《GB/ T7261- 2016 继电器及装置基本试验方法》中第17章规定的严酷等级为I级的冲击响应，冲击耐久试验。
c）装置能承受《GB/ T7261- 2016 继电器及装置基本试验方法》中第18章规定的严酷等级为I级的碰撞试验。

主要功能

1、二段零序过压解列保护
2、二段低压解列保护
3、二段低周解列
4、二段母线过压解列保护
5、二段高周解列，逆功率保护
6、18路遥信
7、1路485口，1路CAN口，1路以太网口

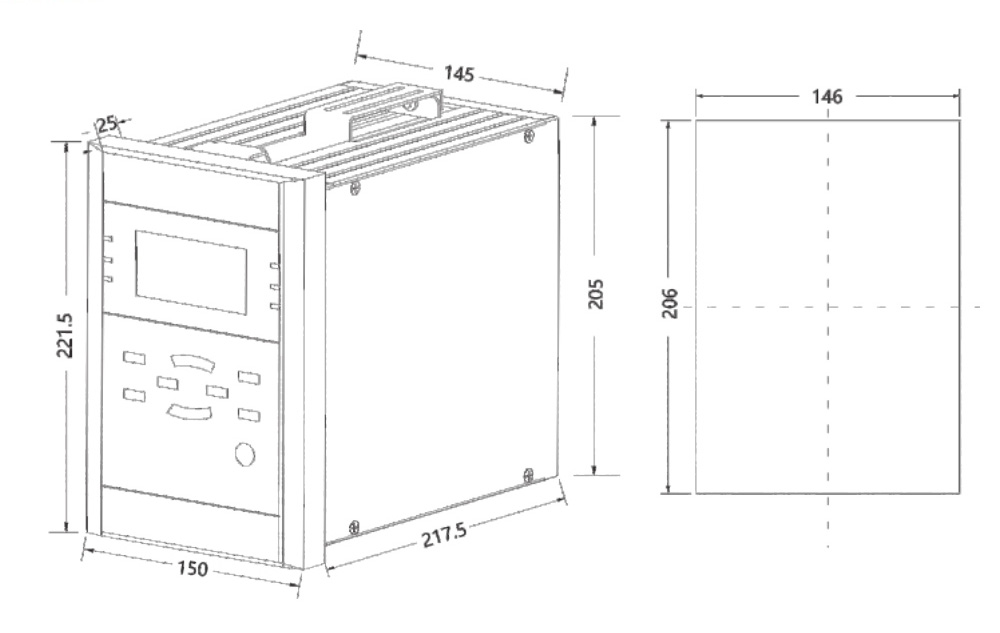

​外形尺寸图

​
