主要技术参数

1、额定电压范围​
a) 工业电源： 85～264V(交 流或直流)。
b) 控制电源： 220V(交 流或直流)。
2、额定交流参数
a) 额定电流： 5A
b) 额定电压： 100V（线电压）或 57. 74V（相电压）
c) 频率：50Hz
3、功率消耗
a) 工作电源功率消耗：正常功耗：小于 5W；最大功耗：小于 15W
b) 交流电流回路功率消耗：小于 1VA 每相
c) 交流电压回路功率消耗：小于 0. 5VA 每相
4、过载能力
a) 交流电流回路：2倍额定电流，连续工作；10 倍额定电流，允许10s；40 倍额定电流，允许 1s。
b) 交流电压回路：1. 2 倍额定电压，连续工作。
5、输出触点容量
a) 跳闸、合闸触点容量：在电压不大于 250V、电流不大于 1A、时间常数L/ R为(5±0. 75) ms的直流有感负荷回路中，触点断开容
量为50W，允许长期通过电流不大于5A。
b) 信号出口触点容量：在电压不大于 250V、电流不大于 0. 5A、时间常数L/ R为(5±0. 75) ms 的直流有感负荷回路中，触点断开容
量为30W，允许长期通过电流不大于3A。
6、测量精度
a) 电压、电流: 0. 5
b) 频率: 0.02Hz
c) P、Q、COSΦ: 1 级
d) 遥信分辨率： ＜2ms
7、电磁兼容性能
a) 能承受GB/ T 14598. 14-1998( i dt I EC255- 22-2)标准规定的严酷等级Ⅲ的静电放电试验。
b) 能承受GB/ T 14598. 9 - 2002( i dt I EC255-22- 3)标准规定的严酷等级Ⅲ的辐射电磁场干扰试验。
c) 能承受GB/ T 14598. 13- 1998( i dt I EC255- 22-1)标准规定的严酷等级Ⅲ的 1MHz 脉冲群干扰试验。
d) 能承受GB/ T 14598. 10-2007( i dt I EC255- 22-4)标准规定的严酷等级B的快速瞬变干扰试验。
e) 能承受GB/ T 14598. 18- 2007 量度继电器和保护装置的电气骚扰试验:浪涌抗扰度试验标准规定的严酷等级Ⅲ的浪涌冲击试验。
8、机械性能
a) 能承受 GB7261- 87-16 标准规定的严酷等级Ⅰ的振动试验。
b) 能承受 GB7261- 87-17 标准规定的严酷等级Ⅰ的冲击试验。
c) 能承受 GB7261- 87-18 标准规定的严酷等级Ⅰ的碰撞试验。
​

功能特点

●集保护、测量、监视、控制、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关​柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
●采用32位数字信号处理器(DSP) ,具 有先进内核结构、高速运算能力和实时信号处理等优良特性，过去由于CPU性能等因素而无法实现的保护算法可轻松实现。
●支持常规的RS485总线( MODBUS通讯规约)及CAN现场总线通信，CAN总线具有出错帧自动重发和故障节点自动脱离等纠错机制，保证信息传输的实时性和可靠性。最高速率1Mbps，最长距离10km，一条总线最多允许挂接110个设备。
●全封闭金属机箱。机箱防水，防尘，并具有很强的抗静电、抗电磁干扰和抗机械振动能力；既可分布式就地安装在开关柜上，也 可集中组屏安装；装置结构合理，便于安装、配线和调试。
●表面贴片工艺，重要器件（如电源模块、互感器、继电器、液晶显示屏、接线端子等）均采用国内外知名企业的成熟产品，平均 无故障时间达100, 000小时。
●完善的自检能力，发现装置异常能自动告警；具有自保护能力，有效防止接线错误或非正常运行引起的装置永久性损坏；免维护 设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。
●国际通用输入电源模块，兼容85～264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。
●断路器操作回路具有交直流通用的硬件防跳闭锁模块，分/合 闸操作回路的电流大小不影响模块正常工作。强化的断路器操作管理功能，对各种运行方式的变电站、配电站均能适用。
●开关量输入支持直接跳闸或告警，用于瓦斯、温度等重要保护或联锁跳闸。采用可设置变位确认时间窗技术，有效消除开关接点抖动和电磁干扰，保证遥信正确率达100%。
●人机接口符合人机工程设计要求，带背光图形液晶，菜单化设计，全中文显示，合理化屏幕保护控制。显示内容包括测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。
●具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms，可在线记录事件100条，掉电不丢失，便于分析故障原因和诊断设备缺陷。
​

产品应用

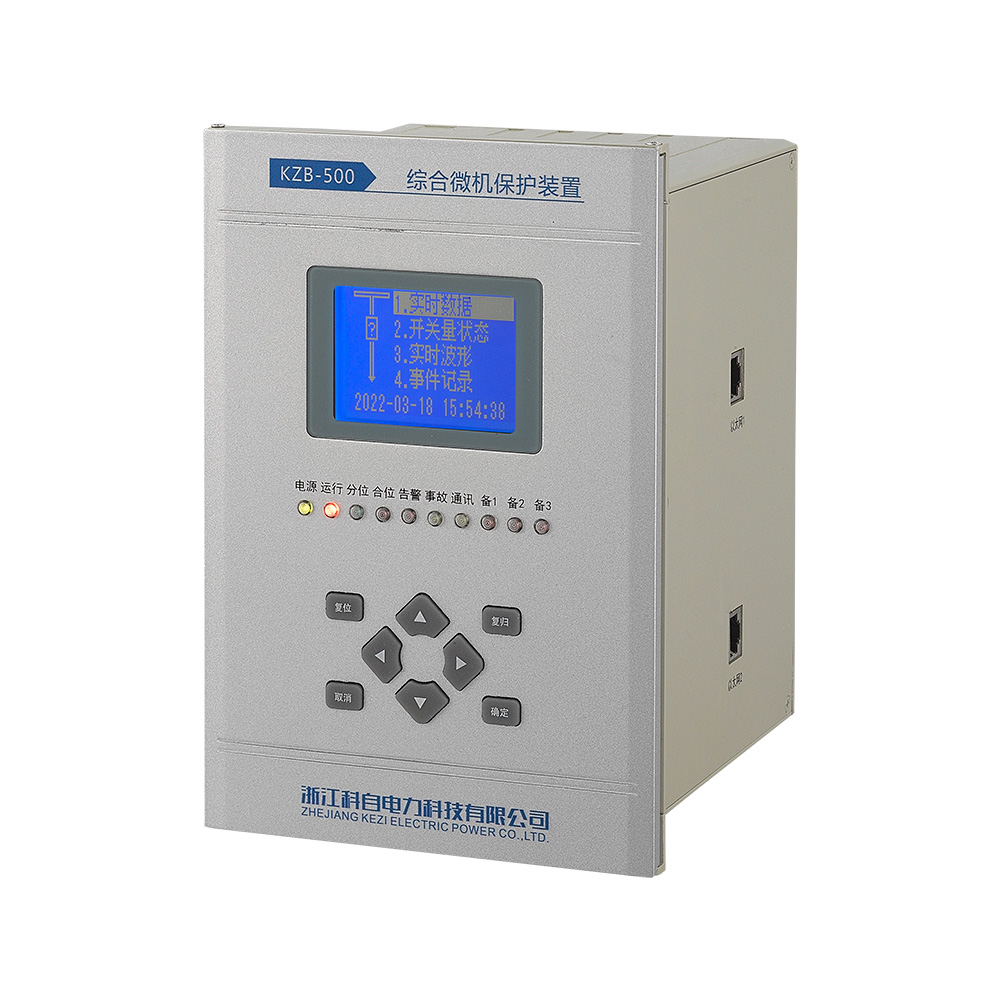

KZB-500通用型微机保护测控装置内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量
和开关量的完整强大的采集功能，自带自适应型操作回路，配备标准RS485接口、工业CAN通讯口和以太网接口。以上
基本功能通过合理配置可实现以下间隔的保护和测控功能。
(1) 35KV进线保护测控
(2) 35KV主变差动保护
(2) 35KV主变压器高压侧后备保护测控及非电量保护
(3) 35KV主变压器低压侧后备保护测控及非电量保护
(4) 10KV进线单元保护测控
(5) 10KV出线单元保护测控
(6) 10KV分段单元保护测控
(7) 10KV厂（所）用变压器单元保护测控
(8) 10KV高压电动机单元保护测控
(9) 10KV高压电容器单元保护测控
(10) 10KV高压电抗器单元保护测控
​(11) 进线备自投功能及桥开关备自投功能
(12) PT单元测控及PT切换功能
​

工作环境条件

正常温度：- 10℃~55℃
极限温度：- 30℃~70℃
存储温度：- 40℃~85℃
相对湿度：≤95%,不 凝露
大气压力：80~110KPa
​

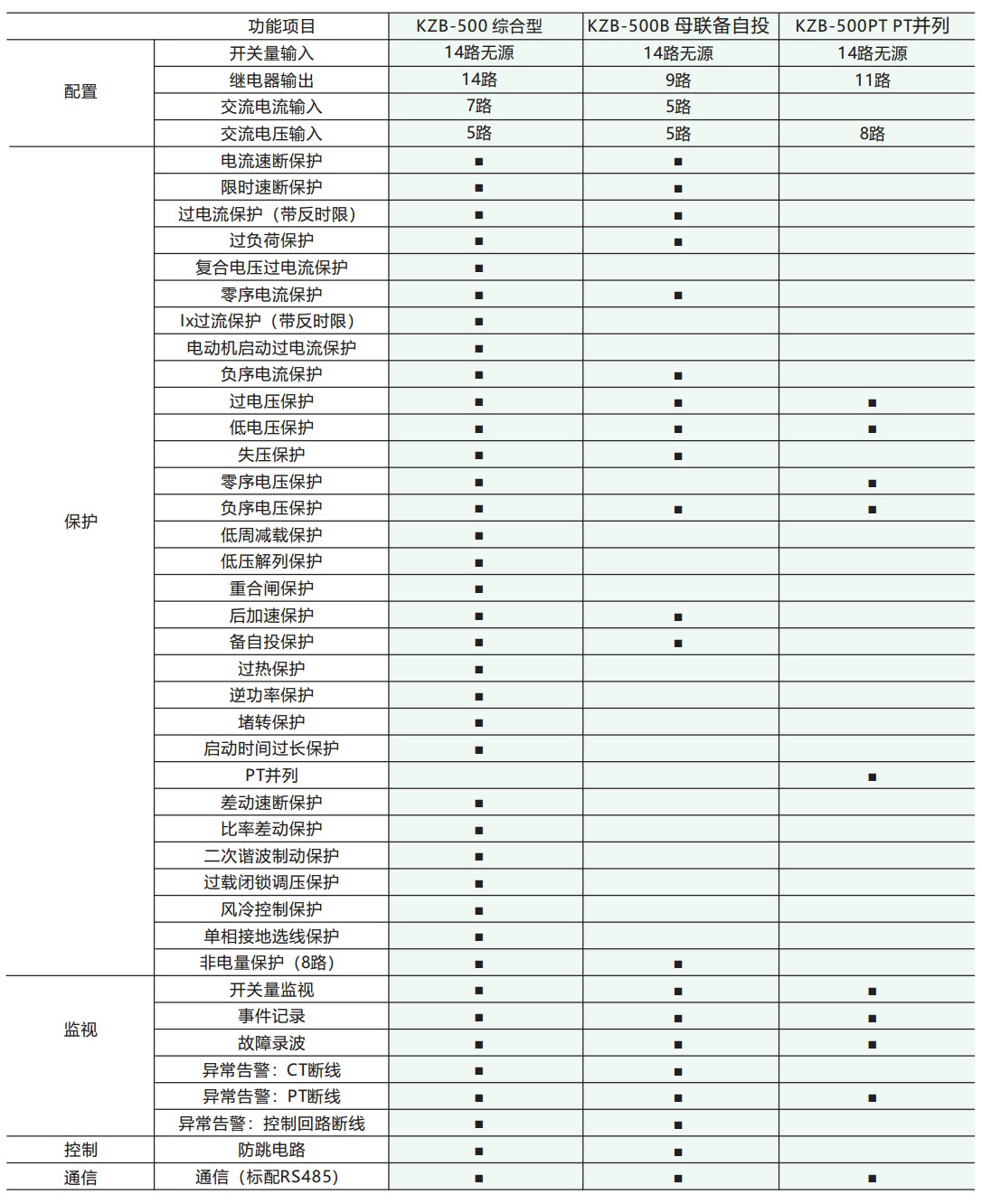

功能配置表

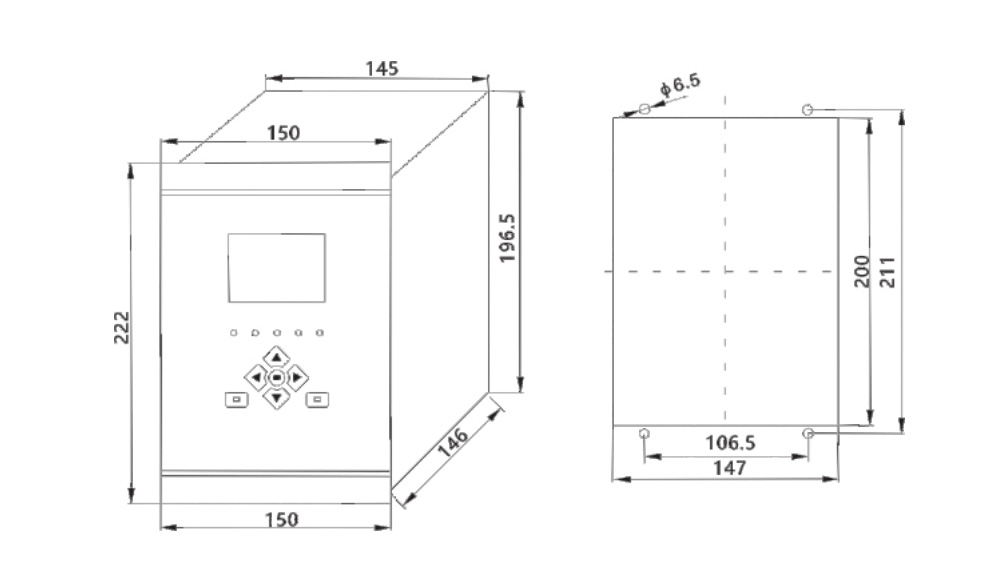

​外观及开孔尺寸

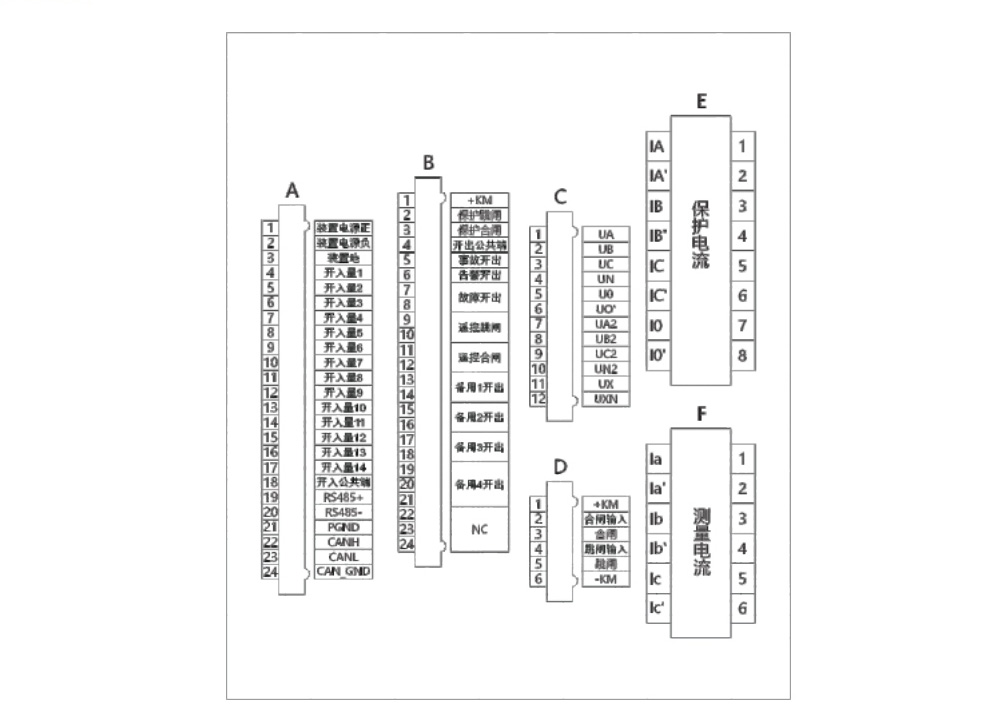

端子定义图​

​
