主要技术参数

工作电源：AC/DC 85~265V
额定电压：100V（线电压）
额定电流：5A或1A(订货时注明)
开关量电压：AC/DC220V（外部提供）
出口触点负载：5A 250VAC（阻性）
通讯接口： RS485通讯，MODBUS协议
​

应用范围

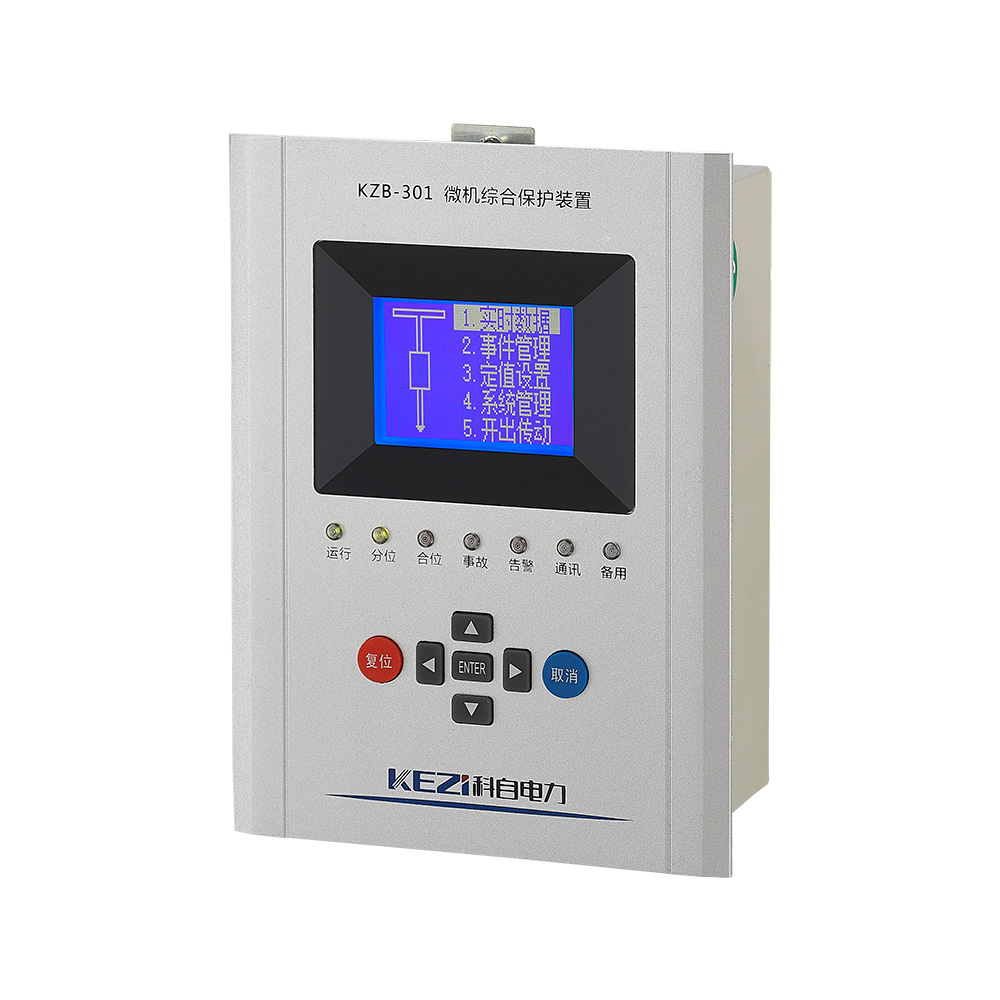

KZB-301综合微机保护装置：
a) 进（馈）线保护    e) 母联分段保护 ​
b) 变 压器保护         f ) 电 动机保护
c) 电 容器保护         g) 单PT保护
d) 进 线备自投（自投、自复） h) 母 联备自投（自投不自复）
​

工作环境条件

​环境温度：-10~+55℃
相对湿度：不大于95%，无凝露
大气压力：80~110kPa
其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施
试验的标准大气条件：温度+15~+35℃，湿度45%~75%，气压86~106kPa
​

功能特点

●采用高性能32位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运​行。
●特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。
●高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正，并能有效抑 制噪声与偏移。
●强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相线变换，角度，阻抗，功率等。能够连续记录64 次事件，具有故障时间、类型、峰值的保护动作全事件记录。
●采用图形液晶显示屏(128x64)，图形、图标和全中文显示。
●主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。
●增强的MODBUS通信接口，除正常数据外，还可传输实时波形、矢量数据等。
●完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。
●全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，也可集中组屏。
●表面贴装工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企业的成熟产品，保证 装置平均无故障时间大于100, 000小时。
​

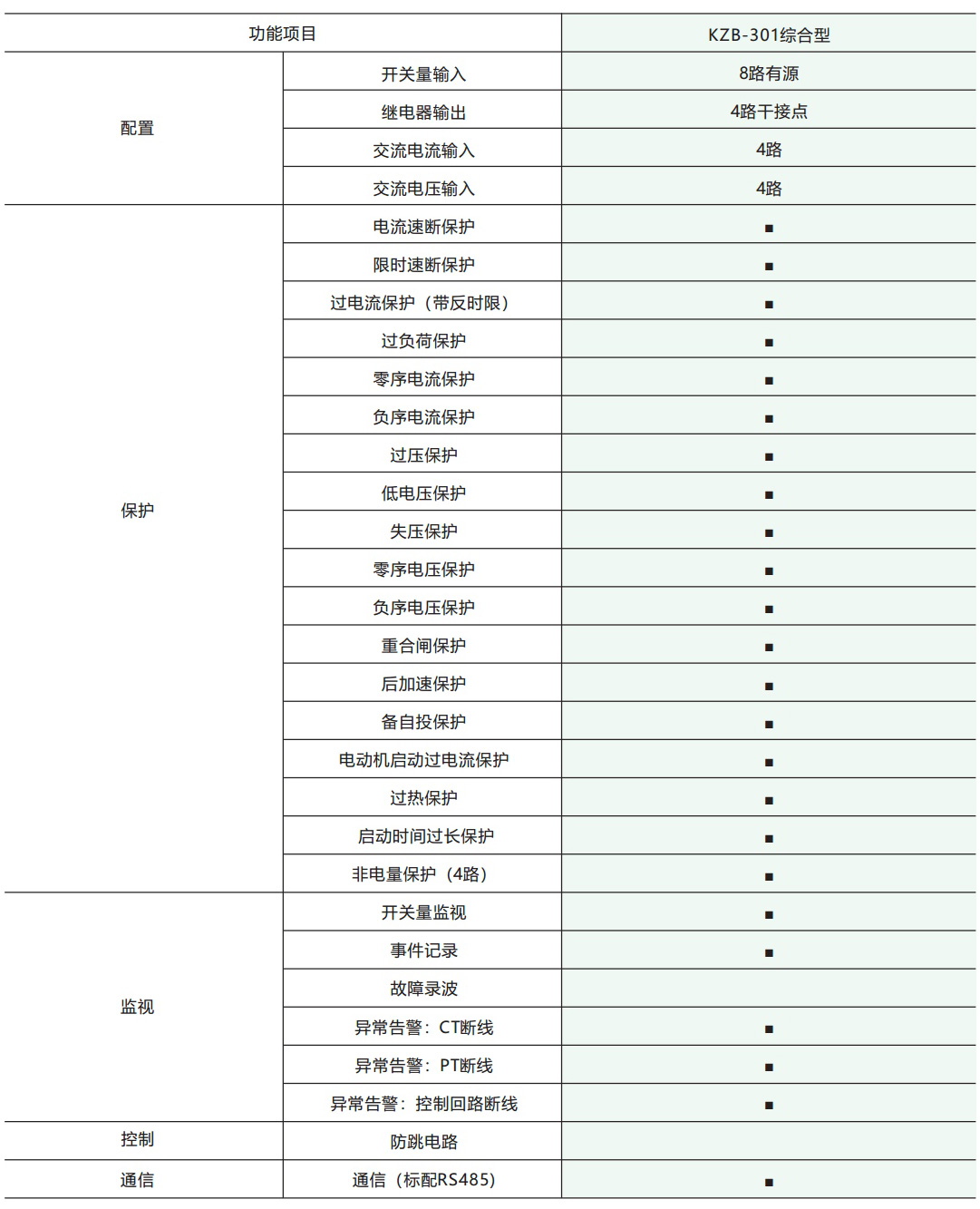

功能配置表

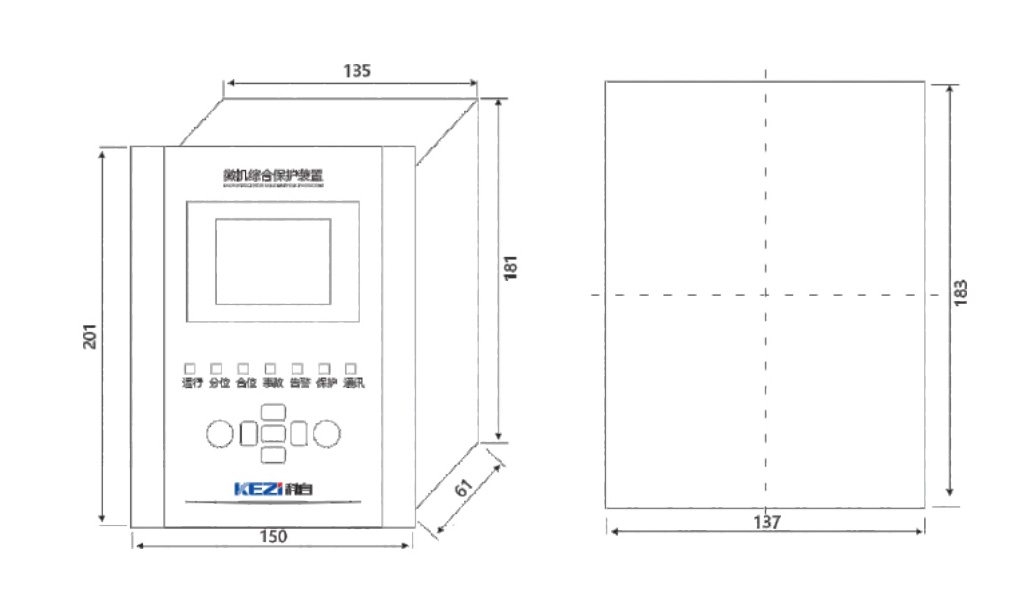

​外形及开孔尺寸图

​

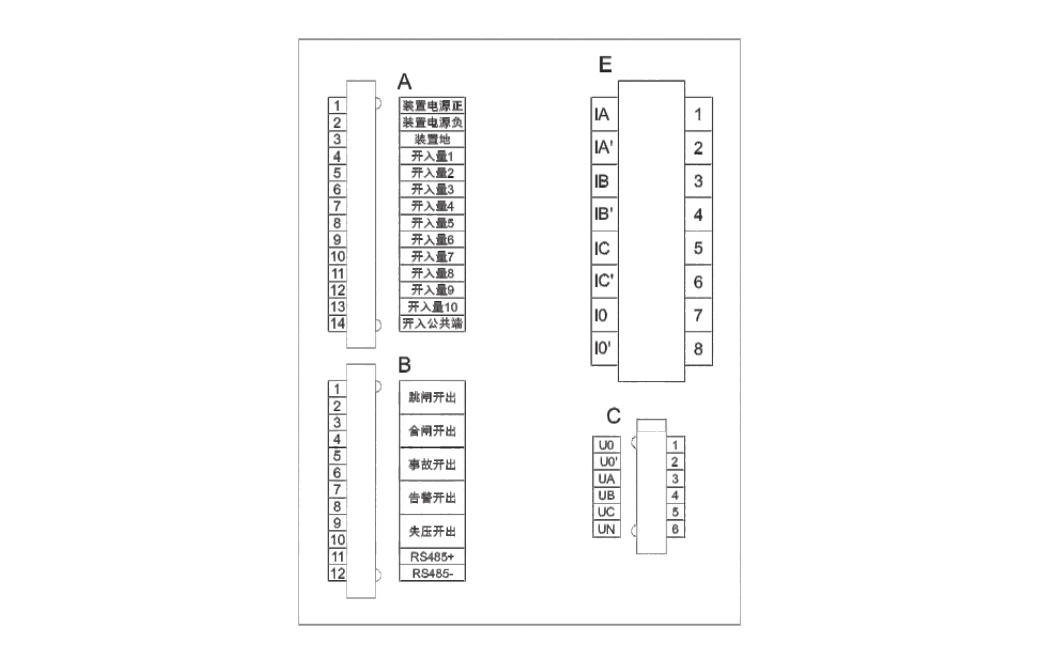

端子定义图

​
